ФУРНИТУРА (Hardware): ROTO, G-U, SIEGENIA, эконом-варианты и прочее

>
фурнитура Roto
Roto
фурнитура G-U
GU
фурнитура Siegenia
Siegenia
скрытые петли Designo
скрытые петли
система tilt first
детская защита
климатические клапаны
климатические клапаны
Vorne, Fornax, Axor
эконом-класс
оконные ручки
оконные ручки

Roto Frank

цапфы Roto NT

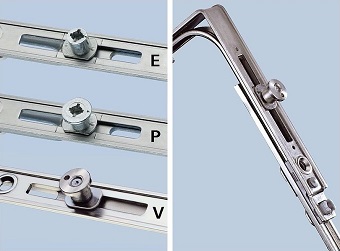

рис.1

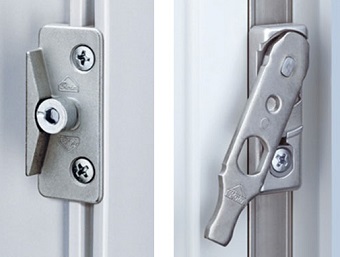

блокировщик-приподниматель Roto NT

рис.2

балконная защелка Roto

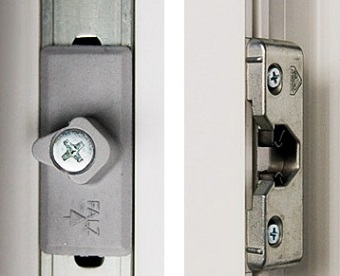

рис.3

Свою историю компания Roto Frank AG ведет с 1935 года, когда немецкий изобретатель Вильгельм Франк разработал и запатентовал фурнитуру Roto N, позволявшую не только открывать окно, но и откидывать его для проветривания. Это была первая промышленно-изготовленная фурнитура с принципом запирания окна по всему периметру. Сегодня в Группу Roto входят 12 заводов по всему миру. В конце 2008 года компания Roto запустила первое производственное предприятие (в г. Ногинске, Московской области) в России, ставшее третьим по величине в Группе Roto в мире.

Roto представлена несколькими линейками продукции, но основной в производстве многих производителей окон является Roto NT.

Работая с фурнитурой Roto достаточно долго, осмелюсь обозначить плюсы и минусы, основанные на личном опыте эксплуатации:

Запорные цапфы в Roto NT (рис.1) - запресованные элементы, т.е. при закрывании, они трутся об ответные планки. В результате требуется прилагать больше усилий на оконную ручку, если периметр створки большой (т.е. точек запирания много). Иногда требуется значительное усилие. (смотри реализацию в Siegenia Titan).

Блокировщик-приподниматель (рис.2), как и у многих других производителей фурнитуры, выполнен в боковом флажковом виде. Он отлично справляется со своей работой, если потребитель следит за окнами и своевременно выполняет регулировку при появлении признаков провисания створки. Если же створка успела провиснуть, то механизм занимает неправильное положение, и тогда он выполняет только функцию блокировщика ошибочного действия.

Балконные защелки Roto выпускаются в 2 вариантах. Первый - это металлическая защелка-пружинка с пластиковой цапфой (рис.3). Ужасный вариант! Долговечность эксплуатации - минимальная. Но есть другой, Отличный! вариант - магнитная защелка. Очень качественно сделанная. При установке на балконные двери с поворотно-откидным механизмом замечательно выполняет свою функцию, не мешая при этом работе модуля зимнего микропроветривания. Являясь независимым элементом, может устанавляваться на дверях с фурнитурой других производителей.

Еще одним значительным плюсом линейки Roto NT является система обратного открывания Tilt First, т.е. первый поворот ручки выполняет функцию откидывания, а второй - поворот створки на открывание. Возникает вопрос: а зачем мне это?!

В стандартном исполнении поворотно-откидной створки, первый поворот ручки (на 90°) обеспечивает открывание створки. Но открываем ее мы значительно реже, чем ставим на проветривание в откидное положение. Для этого требуется следующий поворот, еще на 90°, т.е. двойное движение фурнитуры, а следовательно, излишний износ.

Если же на створке с фурнитурой Tilt First установить специальную оконную ручку с ключом Tilt First, то можно получить защиту окна от несанкционированного открывания створки (например, в гостиничном номере, служебном помещении или детской комнате, где разрешено проветривание, но нежелательно открывание створки). Ручка с ключом Tilt First позволяет осуществить первый поворот 90° без ключа, но второй поворот возможен только при наличии ключа. Таким образом, пользователь может перевести створку в откидное положение проветривания, но открыть окно нараспашку не сможет.

Также в фурнитуре Roto NT реализована система скрытых петель, именующихся Designo. Она имеет ряд технологических ограничений. Если Ваш дизайн-проект предполагает окна со скрытыми петлями, то полноценные поворотно-откидные створки будут значительно надежней более дешевых поворотных выриантов.

Раздвижные портальные системы в Roto представлены гармошкой (Roto Patio 6080 – системы параллельно-складывающихся дверей), простыми наклонно-сдвижными порталами (Roto Patio S/Z) и сдвижными системами, предназначенными для работы с большими витражными створками весом до 400 кг - Roto Patio Life.

обратно, к меню
назад, к меню

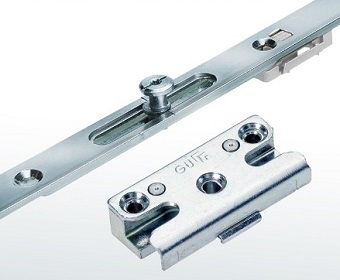

цапфы GU Uni-Jet

рис.4

Gretsch-Unitas (G-U)

В 1907 году, во Франции в городе Мюнтшец, что рядом с немецкой границей, инженер Виктор Греч начал производство с фрамуг с тяговыми шнурками, оконных ветровых крючков и штучной фурнитуры. Тремя годами позже он сделал своим партнёром и управляющим директором бизнесмена Йоханна Мауса. Время шло, масштабы компании увеличивались. Сегодня GU является одним из самых крупных и передовых производителей фурнитуры в Европе. Заводы GU находятся в разных городах Европы, но основное производство располагается все там же - в городке Мюнтшец, а штаб квартира в Германии рядом с городом Штуттгард. Завод GU выполняет 60% всех заказов на фурнитуру во Франции и Германии.

Практически все современные и невероятные электрические механизмы отпирания, дистанционные датчики, сложнейшие механизмы доступа (по отпечатку пальца, сетчатке глаза, определению голоса, и.т.д), что сегодня можно увидеть в Германии и Франции — все это разработки компании GU.

Основной линейкой GU, используемой изготовителями окон в России, является GU Uni-Jet. Створки с данным типом фурнитуры расчитаны на вес до 120 кг. Все цапфы Uni-Jet - противовзломные, что увеличивает безопасность окон "на отжим". Но, как и цапфы фурнитуры Roto NT, они запресованные (рис.4), что при закрывании вызывает трение об ответные планки, со всеми вытекающими, обозначенными выше.

Функции и возможности оконной фурнитуры, описанной в разделе Roto, такие как: скрытые петли, функция обратного открывания створки (в GU она называется First Tilt), портальные оконные и дверные системы так же успешно реализованы в продукции GU.

Хотя оконные и портальные ручки внешне уступают конкурентам от Roto, но это мнение субъективное.


обратно, к меню
назад, к меню

SIEGENIA

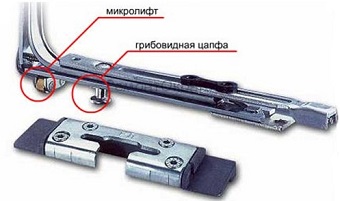

цапфы siegenia favorit, aubi и titan

рис.5

цапфы siegenia favorit, aubi и titan

рис.6

микролифт siegenia titan af

рис.7

6 апреля 1914 года Вильгельм Йегер (Wilhelm Jager) основывает в Каан-Мариенборне штамповочное производство по изготовлению приспособлений и деталей для машиностроения. 20-е и 30-е годы прошлого столетия ознаменованы не только экономическим взлетом, но и кризисом, и Адольф Франк, который с 1937 года становится единственным руководителем преобразованного коммандитного предприятия Йегер – Франк КГ (Jager-Frank KG), принимает правильное решение постепенно начать производство современной оконной фурнитуры. Так началась история успеха фурнитуры Siegenia.

Продукция SIEGENIA является на 100% немецкой, поскольку производится она на одном из трех заводов в Германии.

В оконном производстве России перерабатываются 2 линейки фурнитуры Siegenia: более ранняя Favorit и версия с устраненными недостатками Фаворита - Titan.

Первое, что очень выгодно отличает Titan от Favorit и фурнитуры других производителей - это вращающиеся цапфы (рис.5). При закрывании фурнитуры возникает сила качения, а не сила трения. Потому Titan всегда закрывается намного мягче, чем любая другая фурнитура.

Вторым преимуществом фурнитуры Siegenia является нижняя угловая передача с интегрированным приподнимающим роликом-микролифтом и дополнительной грибовидной цапфой. Только у Favorit ролик расположен ближе к стороне с ручкой (рис.6), а у Titan ближе к петлевой стороне (рис.7). Изменение позиции продиктовано исправлением недостатка Favorit: теперь створка вначале приподнимается в правильное положение, а потом грибовидная цапфа заходит в ответную часть (актуально для широких тяжелых створок). Раньше цапфа могла задеть за раму прежде, чем микролифт поднимет тяжелую створку над рамой.

Благодаря такому устройству микролифта, любая самая большая и тяжелая створка всегда стоит роликами на платформе, что минимизирует ее провисание. Для больших створок мы рекомендуем Siegenia Titan.

Также в Titan улучшили набор специальной арочной фурнитуры, что сделало ее использование предпочтительней Фаворита.

Не обделена Siegenia и портальными решениями. Но с поставками в Россию комплектации для First Tilt и скрытых петель есть проблемы. Потому, здесь вне конкуренции Roto, ибо практически весь необходимый ассортимент присутствует на складах в России.

обратно, к меню
назад, к меню

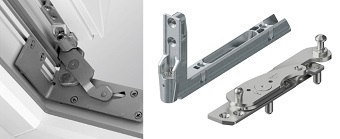

нижняя скрытая петля

рис.8

верхние скрытые ножницы

рис.9

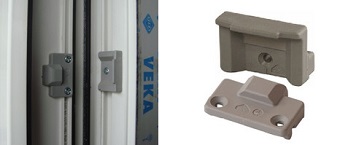

скрытый средний прижим

рис.10

СКРЫТАЯ ФУРНИТУРА

Скрытолежащая фурнитура позволяет улучшить не только эстетику, но и несколько основных характеристик окон. Однако ее использование и распространение ограничено двумя факторами:

1) цена выше, чем на стандарнтые комплекты фурнитуры,
2) наличие всех компонентов на складе поставщика.

В линейках всех производителей есть скрытолежащая фурнитура, но постоянный запас необходимых элементов на отечественных складах поддерживает лишь Roto. Поэтому для своих заказчиков мы изготавливаем окна на Roto Designo -2.

Фурнитура смоделирована на базе ROTO NT и представляет собой уникальную систему петель все элементы которой интегрированы в фальц створки и не видны. За что данный тип оконной и дверной фурнитуры получил в народе название "скрытые петли" (рис.8, рис.9).

Фурнитура Roto NT Designo 2-ого поколения отличается от комплекта 1-ого поколения большим допустимым люфтом створки для регулирования, дополнительными опциями комфортного открывания.

основные преимущества скрытолежащей фурнитуры:

  • улучшение герметичности оконных конструкций, которое удалось обеспечить за счет установки неразрывных контуров уплотнения в зоне интеграции петель;
  • устранение дополнительных мостиков холода, в качестве которых выступают классические навесы для створок;
  • снижение вероятности провисания петель;
  • повышение уровня взломостойкости окон, обеспеченное благодаря тому, что скрытые механизмы физически не реально сбить;
  • способность выдерживать высокие нагрузки – такие системы рекомендованы для комплектации тяжелых створок;
  • устранение риска нежелательных ударов створок об оконные откосы;
  • повышение уровня шумоизоляции оконных конструкций.
  • ограничения скрытолежащей фурнитуры:

  • скрытолежащая фурнитура не устанавливается в рамы с 3-х контурным уплотнением;
  • скрытые петли ограничивают распахивание створок углом в 100°;
  • данные петли не устанавливаются на импост, поэтому на текущий момент окна с открывающимися вниз фрамугами не производятся;
  • поворотно-откидные створки предпочтительней поворотных. Для прижима петлевой стороны в поворотных створках применяется скрытый средний прижим (рис.10), однако практика показала, что практически у всех производителей этот элемент самый ненадежный. Одна его часть должна заходить при закрывании за другую. Но если случится, что створка закрылась неправильно, и механизм среднего прижима зацепом уперся в свою ответную часть, прижим начнет работать как "отжим". В итоге получится продувание и деформация профиля створки, которая скорее всего обратно уже не исправится.
  • обратно, к меню
    назад, к меню

    ДЕТСКАЯ ЗАЩИТА и СИСТЕМА TILT FIRST (TILT & TURN)

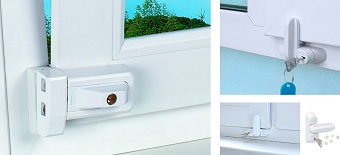

    детский замок на окна

    рис.11

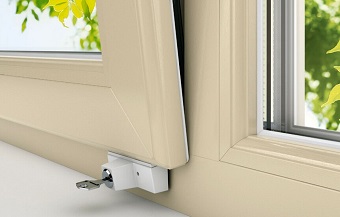

    детский замок на цветном окне

    рис.12

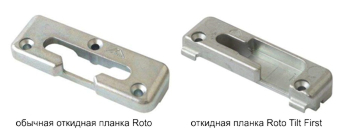

    обычная откидная планка Roto и Tilt First

    рис.13

    ручки Roto Tilt First

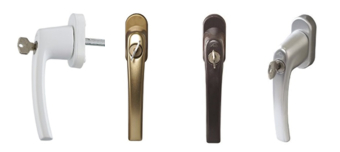

    рис.14

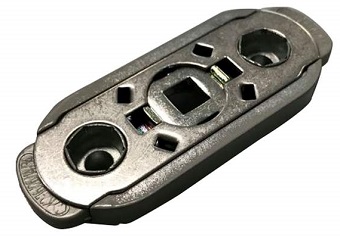

    детская защита на окно Hoppe Kisi 0252/07

    механизм Hoppe Kisi2

    Окна должны быть не только функциональными и эстетичными, но и безопасными. Наиболее подверженная риску группа - это маленькие дети, не в полной мере осознающие опасности внешнего мира. Они любопытны и своевольны, ведь всё за окном такое огромное, такое красочное. И порой достаточно на мгновение отвернуться родителям, как малыш что-то натворит. Задуматься о безопасности окон стоит не только семьям с маленькими детьми, но и тем, у кого они уже давно вырости. Ведь маленькие внуки, а быть может просто соседи или друзья с детьми могут приехать в гости, навестить. И это праздник ни в коем случае не должен быть омрачен неприятным событием.

    Наибольшую опасность представляют открытые нараспашку окна с установленной в проём москитной сеткой. Ребенок воспринимает сетку как ограждающую конструкцию, и опирается на нее, чтобы заглянуть, что так, за окном. Но сама сетка и ее крепления слишком хрупки, они не расчитаны на такую нагрузку.

    С другой стороны, окно может быть закрытым. Но малыш смышленный. Он давно заметил, как мама открывает створку, повернув ручку. И он двигает стул к подоконнику. Он уже взрослый, он всё знает и всё может. И створка открывается...

    Есть несколько способов ограничить поворотное открывание створки, при это оставив возможность функционировать окно в режиме проветривания. Так называемые "детские замки" - это дополнительный элемент с ключом, устанавливающийся чаще всего внизу створки и блокирующий поворот(рис.11).

    Но, во-первых такие замки практически всегда бывают только двух цветов (белый и коричневый), что не всегда сочетается с общей стилистикой окна (рис.12). А во-вторых, для его установки окно надо засверлить, элементы крепятся саморезами. Но зачем что-то сверлить, что-то навешивать, если есть другой, самый толковый способ сделать створку безопасной?!

    Речь идет о системе обратного открывания Rotoline Tilt First (у других производителей фурнитуры она называется First Tilt, сперва - откидывание). Система не подразумевает сверлений поверхности окна для установки внешних обвесов. Она строится на базовой обвязке створки. Замене подлежит откидная планка, установленная на раме (рис.13) и откидные ножницы, установленные на створке. После таких изменений, при повороте ручки в горизонтальное положение, створка начинает не поворачиваться, а откидываться. При следующем повороте (ручка вертикально вверх) - окно уже откроется (вместо привычного всем откидывания). Это первая ступень на пути преобразования обычной створки в безопасную. Следующим этапом является ограничение доступа малыша ко второму положению механизма Tilt First. Делается это заменой обычной оконной ручки на специальную ручку Tilt First (рис.14).

    Хитрый механизм отличает ручку TF от простых ручек с ключом, которые просто не повернутся без открывания их ключом. Система ручек TF позволяет повернуть ее в первое положение без ключа. Но, в отличие от аналогичных ручек других производителей (например, GU), хитрости Roto на этом не заканчиваются. Даже если Вы забыли ключик в ручке и ребенок повернет ее вверх, то вряд ли он догадается, что для срабатывания механизма, следующим движением должен быть поворот ключа в ручке на 45°.

    Для цветных окон выпускаются ручки разных цветов. Так же они отличаются длиной штифта (для профилей 58-60мм - применяются ручки с длиной штифта 32мм. Для серии 70мм - уже от 37мм. Для современных 80-90мм - 40-45мм). Но не факт, что все цвета доступны для всех серий длин штифтов. Подробнее о ручках смотрите соответствующий раздел.

    Сейчас главный вопрос: сколько стоит установка Tilt First на окно? Стоимость откидной ответной планки - порядка 100-200 рублей (в зависимости от профильной системы окна). Цена откидных ножниц - порядка 250-500 рублей (в зависимости от ширины створки). Цена ручки TF - около 1500 рублей. При установке TF на окно, базовые (заменяемые элементы) мы оставляем заказчику. Если замена фурнитуры на TF происходит при монтаже окон, то дополнительная плата за эти работы не взимается. В остальных случаях работы оплачиваются в соответствии с сервисным прайсом.

    Интересной альтернативой механизмам с ключами является блокирующее устройство Hoppe Kisi2 под розетку оконной ручки.

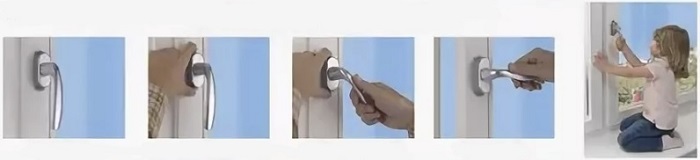

    детская защита hoppe kisi2

    Блокировщик устанавливается между оконной ручкой и створкой. Поворот ручки осуществляется при одновременном нажатии кнопок блокиратора. Отсутствие ключей устраняет риск их потерять. Стоимость блокиратора - порядка 700 рублей.

    обратно, к меню
    назад, к меню

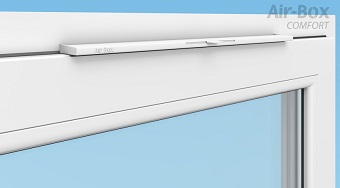

    вент.клапан Air-Box

    рис.15

    вент.клапан Regel-Air

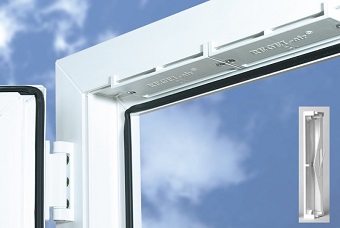

    рис.16

    вент.клапан Gealan Gecco-4

    рис.17

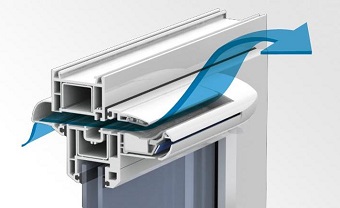

    вент.клапан Aereco

    рис.18

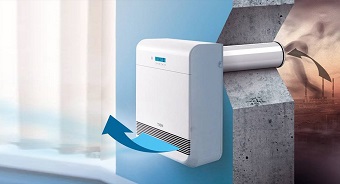

    вент.клапан настенный

    рис.19

    ВЕНТИЛЯЦИЯ И КЛИМАТИЧЕСКИЕ КЛАПАНЫ

    Конденсат на окнах? - нарушен микроклимат в помещении.

    Основой комфортных условий прибывания в жилом, административном или производственном помещении является микроклимат, напрямую зависисящий от воздухообмена. Воздухообмен – это количественный параметр, характеризующий работу системы вентиляции в закрытых помещениях. Учитывая, что современные окна являются герметичным строительным элементом, вопрос вентиляции приобретает особое значение.

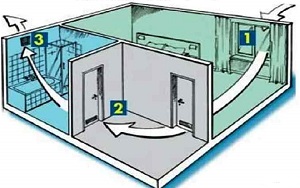

    схема естественной вентиляцииОбмен воздуха необходим для удаления избытков теплоты, влаги, вредных и других веществ с целью обеспечения допустимого микроклимата и качества воздуха в обслуживаемом помещении или рабочей зоне. Вентиляция бывает естественной и принудительной. Но современные закрытые окна не оставили места естественному воздухообмену. Возникла необходимость в организации принудительной вентиляции.

    Система вентиляции должна поддерживать чистоту (качество) воздуха в помещениях и равномерность его распространения в соответствии с СП 60.13330.

    В жилых комнатах приток воздуха обеспечивается через регулируемые оконные створки, фрамуги, форточки, климатические клапаны или другие устройства, в том числе автономные стеновые воздушные клапаны с регулируемым открыванием. Удаление воздуха предусматривается из кухонь, уборных и ванных комнат. Величина воздухообмена жилых комнат, согласно СП 54.13330.2016, зависит от количества проживающих людей, 3 м³/час на 1 м² жилой площади, если на одного человека приходится менее 20 м² общей площади квартиры и не менее 30 м³/час на одного человека, если на одного человека приходится более 20 м². Норма минимального воздухообмена на кухне, оборудованной электрической плитой, согласно СП 54.13330.2016 принимается 60 м³/час, в случае газовой плиты, она составит 100 м³/час.

    Современный рынок предлагает множество устройств для "разгерметизации окон", так называемые клапаны. Они отличаются устройством, способом установки и объемом пропускаемого воздуха. Клапаны Air-Box (рис.15), Regel-Air (рис.16), Gealan Gecco4 (рис.17), Aereco (рис.18) и им подобные представляют собой "декоративное оформление дырки" (так однажды на Московской оконной выставке выразился один представитель компании-производителя подобных устройств). Для установки элемента клапана в профиле окна фрезеруется сквозное отверстие в виде прорези, либо удаляется часть резинового уплотнителя, в результате окно разгерметизируется. Затем на данные участки устанавливаются декоративные крышки, содержащие шторку, прикрывающую или приоткрывающую образовавшуюся зону продувания. Расход воздуха (мин.-макс.) при 10 Па таких клапанов составляет всего 22-45 м³/ч.

    Клапан должен работать при нормальном отоплении и хорошо функционирующей вытяжке. Если эти условия будут нарушены, то зимой клапан может обледенеть. Но данная разгерметизация окна уже постоянна. Она будет и зимой, и в межсезонье и прохладным летом.

    Другим видом клапана является настенный приточный клапан. Подобные устройства используются с давних пор. Например, в квартирах довоенной постройки на Тишинской площади в Москве еще можно встретить в стенах приточные клапаны тех времен. Современный стеновой клапан имеет множество декоративных исполнений, но суть его работы отражена на рис.19. Производительность таких устройств выше, чем у оконных клапанов, порядка 45-70 м³/ч. Обычно такое устройство управляется современной электроникой, отличается наличием фильтрующих элементов, практически бесшумной работой и низким энергопотреблением. Но цена...

    Если обратиться к европейскому или северо-американскому опыту домостоения, то там вопрос приточной и вытяжной циркуляции воздуха в помещении решается иначе и комплексно. Он завязан с системой рекупирации воздуха, его фильтрацией, отоплением и кондиционированием. Пример такой системы есть в youtube-канале Алексея Маслика, видеоблогера из США, занятого в американском строительном бизнесе:

    обратно, к меню
    назад, к меню

    ЭКОНОМ-КЛАСС: VORNE, FORNAX, AXOR

    фурнитура Vorne

    рис.20

    фурнитура Fornax

    рис.21

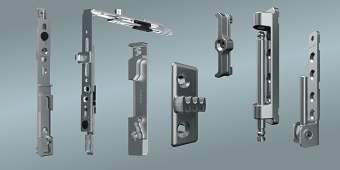

    фурнитура Axor

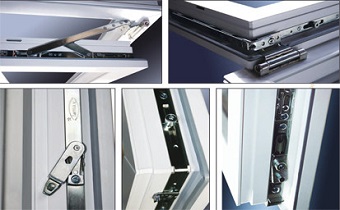

    рис.22

    Бюджетная линейка окон комплектуется фурнитурой Vorne, Fornax или Axor.

    (данный раздел в стадии наполнения информацией)



    обратно, к меню
    назад, к меню

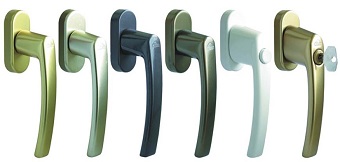

    ручки Rotoline

    рис.23

    ручки Roto Swing

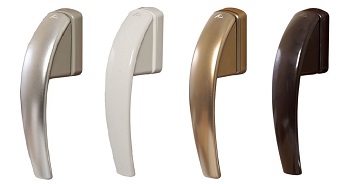

    рис.24



    сравнение ручек Maco

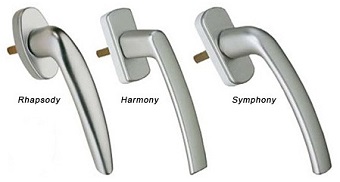

    рис.25

    ручки maco rhapsody

    рис.26

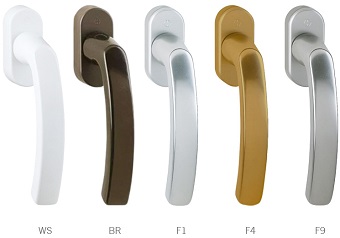

    ручки оконные Hoppe

    рис.27



    ручки Rehau line

    рис.28



    съемные ручки Roto

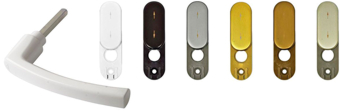

    рис.29



    портальная ручка

    рис.30



    ОКОННЫЕ РУЧКИ

    На любое окно можно поставить соответствующую ручку любого производителя. Выбор ограничен длиной штифта (в зависимости от профильной системы) и эстетическими предпочтениями заказчика. Бывают и другие ограничения, функциональные: например, на портальную створку простая оконная ручка установится, но пользоваться ей будет некомфортно, т.к. портальные створки обычно большие, тяжелые, с большим количеством запорных точек. Следовательно нужно использовать специальную портальную ручку (рис.30), которая значительно длинее обычной. Удлиненный рычаг облегчает закрывание многозапорной тяжелой створки. Другим примером может быть искривленная ручка, которая устанавливается с внешней стороны створки при необходимости установки двусторонней оконной ручки. Ниже приводятся примеры ручек разных производителей:

    Roto. Отечественный рынок ручек Roto представлен двумя сериями Rotoline (рис.23) и Swing (рис.24). Полный список цветов ручек Roto приведен в таблице:

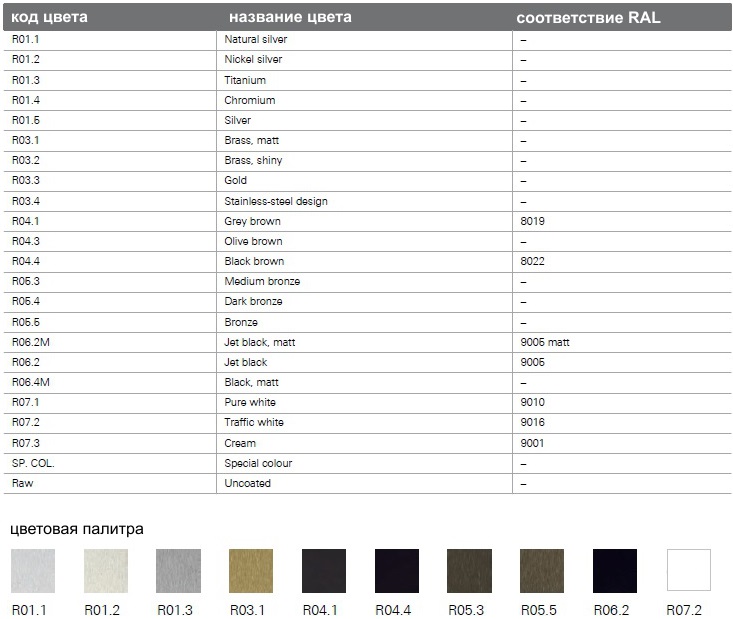

    цвета ручек Roto

    Как было сказано ранее, ручки выпускаются разных цветов и с разной длиной штифта. И не факт, что все цвета присутствуют во всех штифтовых наборах. Примером может быть таблица ручек Tilt First:

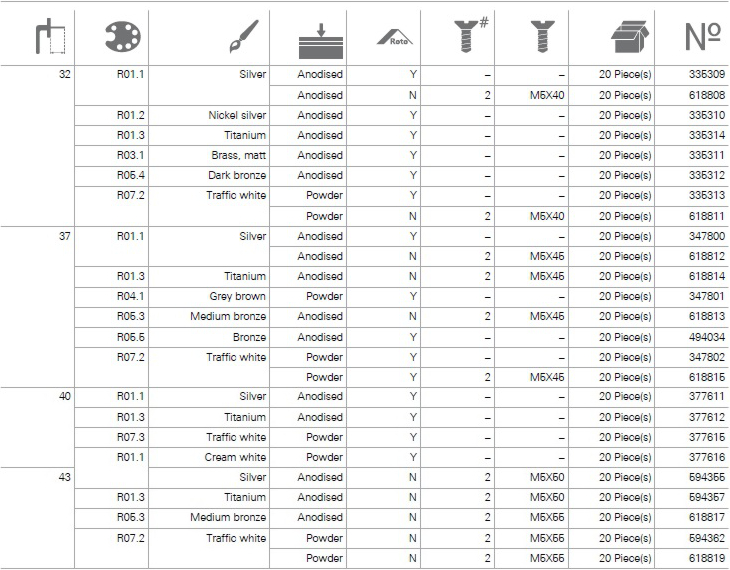

    артикулы ручек Roto Tilt First

    Но современная реальность более жестока. Затянувшийся в России экономический кризис заставляет поставщиков сокращать складские позиции и оптимизировать закупки. Артикул, присутствующий в европейском каталоге вполне может оказаться исчезнувшим из отечественной программы поставки.

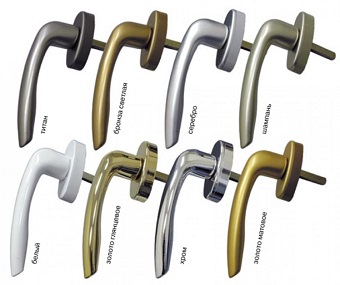

    Maco. Ручки Maco представлены тремя линейками: Harmony, Symphony и Rhapsody (рис.25). Пример цветов ручек Maco Rhapsody представлен на рис.26.

    Hoppe. Помимо того, что Hoppe имеет свои линейки оконных ручек (рис.27), так именно на заводе Hoppe выпускаются большинство оконных ручек, как для Roto, так и для других производителей фурнутиры.

    Rehau. Бренд Rehau так же имеет свою линейку оконных ручек (рис.28).

    Иногда возникает необходимость использовать временную ручку. Например на створке, расположенной рядом с портальной, но стоящей на пути ее движения. Чтобы двигающаяся створка не упиралась в эту ручку, она должна быть съемной. Для этого существует комплект цветных розеток (рис.29), которые устанавливаются на створку и белой съемной ручки, использующейся для открывания/закрывания лишь время от времени в нужный момент. В остальное время она хранится отдельно.

    обратно, к меню
    назад, к меню
