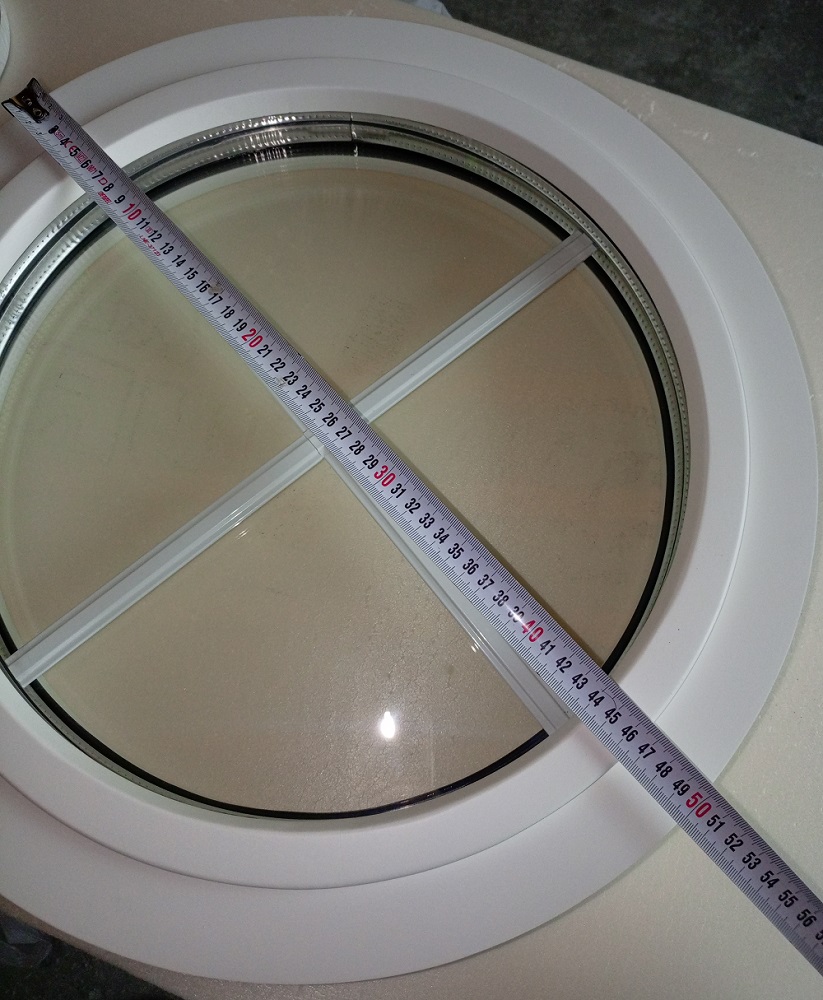

ПРОСТОЕ КРУГЛОЕ ОКНО

рис.1

рис.2

рис.3

Как и обычные окна, круглые могут изготавливаться из разных материалов. Мы с своей работе используем профиль ПВХ, либо древесину. Выбор материала определяется не только предпочтениями заказчика, но и возможностью изготовления конкретного окна из того, или иного материала. Минимальный нормальный (без искажений) радиус гибки профиля ПВХ составляет 350мм по коробке. Станочная гибка профиля ПВХ позволяет согнуть минимальный радиус 190мм, но деформация лицевых поверхностей при этом неизбежна. В круглом ПВХ окне штатного армирования не будет по техническим причинам, соответственно оно не соответствует ГОСТу. Гарантия у таких окон условная.

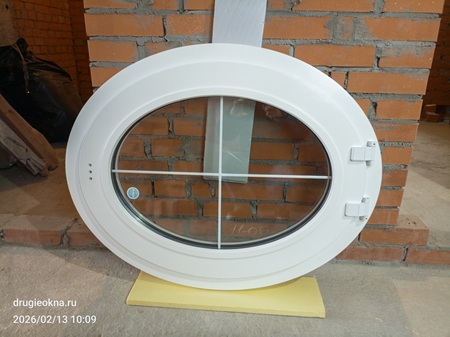

Всё, выше сказанное, в полной мере можно отнести и к овальным окнам (рис.2). Такие окна, как и круглые, можно сделать открывающимися. Самый простой и экономный способ - установить в окно прямолинейный импост, и на него навесить створку с обычными оконными петлями (рис.1). Если круг большого диаметра, то можно поэкспериментировать с набором вертикальных и горизонтальных импостов, вписав в круг либо квадратную створку (рис.3), либо прямоугольную. Возможность выполнения "рисунка" из импостов определяется длинами заготовок этих импостов, т.к. любое механическое соединение профилей ограничено минимальными размерами.

Еще одним ограничением, а скорее даже основным, является минимальный радиус гибки створки, так как радиус гибки профиля зависит от его ширины.

Выписка из ГОСТ 30674-99. "Блоки оконные из поливинилхлоридных профилей":
- 5.5.3 Изогнутые профили не должны иметь отклонений от формы (коробление, волнистость), превышающих по ширине и высоте профиля (±1,5) мм. Рекомендуемый минимальный радиус гибки для белых ПВХ профилей следует принимать равным пятикратной ширине профиля, для других профилей - 5,5 ширины профиля.

Ввиду того, что практически у всех производителей ПВХ-систем стандартная ширина профиля рамы - 63мм, а створки - 78мм, очевидным является то, что профиль створки согнуть сложнее. Если возникает необходимость согнуть импост, то тут ситуация еще сложнее, его ширина - 82мм. У створок входных дверей - 116мм. Эти цифры относятся к системам 60-70мм. У серии 80-90мм эти параметры выше. Так же, помимо ширины профиля, на гибку влияет его монтажная глубина (серия 60, 70 или 80). Чем толще профиль, тем больше в нем внутренних перегородок, которые так же негативно сказываются на гибке минимальных радиусов.

Проблема гибки снимается при использовании в качестве материала древесины. Ибо для производства криволинейных профилей, древесина не гнется, в выпиливается по радиусу. Но это не означает, что у деревообработки нет технологических ограничений. Точно так же, как и при производстве стеклопакетов: для непрямолинейных окон используется гибка дистанционной рамки, находящейся между стеклами. Есть минимальный радиус гибки этой рамки, после которого начнется ее недопустимая деформация.

В ценовом выражении, круглые окна, как и прямоугольные, из ПВХ значительно дешевле деревянных.

Выводом из всего вышесказанного является следующее: окна с минимальными радиусами гибки качественней получаются из более тонких профильных систем (58 или 60мм). Нормальным минимальным диаметром открывающегося окна из KBE58 является 940мм. Цена на окна, диаметр которых - 940мм и более, считаются по базовым ставкам. В противном случае включается повышающий коэффициент за сложность изготовления окон малых и сверхмалых радиусов. Возможность изготовления, материал, сроки, стоимость и сопутствующие нюансы для таких окон оговариваются с заказчиком в индивидуальном порядке.

назад, к меню

рис.4 (окно открывающееся, нижнеподвесное)

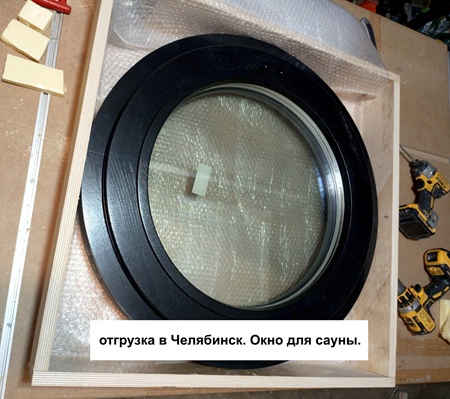

ОТКРЫВАЮЩЕЕСЯ КРУГЛОЕ ОКНО (от 530мм), НИЖНЕПОДВЕСНОЕ

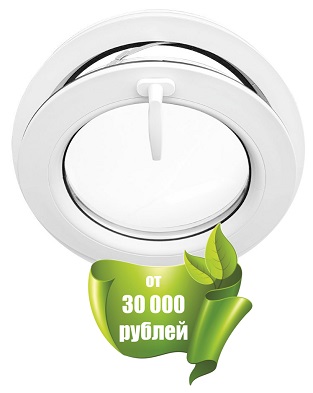

Кому-то нравятся полукруглые створки, кому-то нет. Кому-то нравятся вписанные прямоугольные створки, а кто-то предпочитает, чтобы круг оставался кругом во всех элементах. Для решения такой задачи существует 2 вида открывания: со среднеподвесной створкой и в нижнеподвесном исполнении (рис.4).

Круглое окно с нижнеподвесной створкой в разы дешевле среднеподвесного. Обусловлено это значительно меньшими трудозатратами и более дешевыми петлями.

Конструкция универсальных петель обеспечивает надёжное крепление петель с рамой и створкой окна за счёт их крепления в армировку профиля окна (отрезок армирования устанавливается в зоне петель).
• Диаметр по фальцу: 500-1200мм
• Нагрузка: 40 кг
• Цвет петель: белый, либо коричневый. На данный момент существует проблема с поставками петель Hautau из ЕС.

Вследствие близкого расположения петель друг к другу, конструкция не настолько устойчивая, как обычные прямоугольные нижнеподвесные фрамуги. Верхний или боковой подвес, который можно видеть на картинках в интернете - это лишь одноразовое фото. Круглое окно ПВХ в таком режиме работать не сможет, створка провиснет и "отвалится".

Открывание ограничивается фрамужными ножницами, которые можно отцепить на момент помывки окна. Затем необходимо снова присоединить их на штатное место.

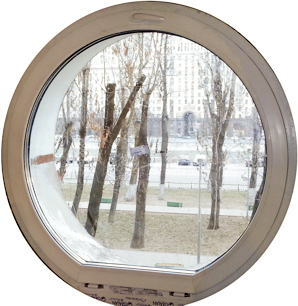

Фрамуга более устойчива, чем больше расстояние между петлями. Но их не установить подобным образом на обычной круглой створке. Альтернативой нижнеподвесному окну с петлями Hautau, является круг с усеченной по низу створкой. Он позволяет использовать простые фрамужные петли и устанавливать их с большим интервалом. Цена ниже, устойчивость больше, ограничение по нагрузке 40кг - отменяется.

При изменении формы створки, форма рамы остается неизменной, т.е. круглое окно останется круглым. Вариант подходит и для овальной формы окна.

Как было сказано выше, круглые окна из ПВХ - без армирования внутри, потому правильная форма круга не гарантируется! Окна из дерева этой проблемы лишены.

К недостаткам нижнеподвесных окон можно отнести верхнее расположене ручки, что не удобно, если окно расположено высоко от пола. Вторым проблемным пунктом является глубина установки окна в толще стены. Т.е. если внутренний откос глубокий, возможен вариант, когда движущаяся по нисходящей траектории открывающаяся створка своим максимальным диаметром упрется в сужающийся проем стены. Если откос неглубокий, то створка откроется целиком, и ее можно будет опустить вниз. В противном случае степень открывания зависит от глубины четверти.

назад, к меню

ОТКРЫВАЮЩЕЕСЯ КРУГЛОЕ ОКНО, СРЕДНЕПОДВЕСНОЕ

сложности с поставками фурнитуры из ЕС!

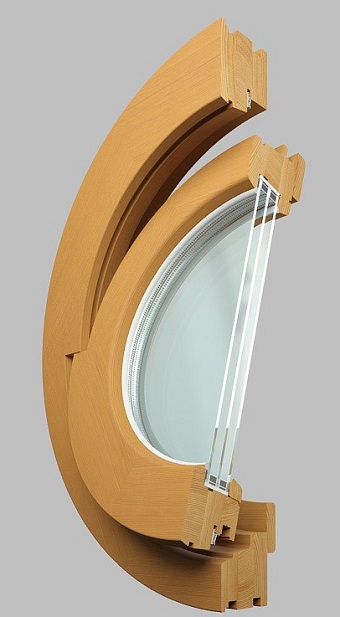

Проблема полного открывания круглой створки при большой глубине внутреннего откоса исчезает при использовании среднеподвесных окон. Но они - самые трудоемкие и самые дорогие, в пересчете цена / площадь окна. На различного рода оконных выставках можно встретить экземпляры круглых среднеподвесных окон как в ПВХ-исполнении, так и в деревянном. Но практика показала, что среднеподвесные круги из ПВХ профиля хороши только как выставочный образец, экспонируемый в теплом павильоне. Проблема заключается в том, что в соответствие с технологическими схемами изготовления и сборки среднеподвесного окна, оно должно быть с армированием. Для изготовления такого круга, необходимо согнуть профили коробки, Т-створки и штульпа (причем последний гнется в двух направлениях). Отклонение от рабочих радиусов не допускается, иначе образуется продуваемая щель. Оборудование, находящееся в России не позволяет высокоточно согнуть все три вида профиля, и тем более с армированием.

По заверению представителей поставщиков фурнитуры для среднеподвесных круглых окон (Hautau или G-U), оптимальным материалом для изготовления таких конструкций является древесина, Не ПВХ!

В каталогах Hautau система среднеподвесных створок называется Tornado. Она представлены двумя видами петель:

• Tornado 9 - система с накладными петлями, для створки весом до 50 кг. По каталогу FFØ = 400 – 1,500 mm.
цветовое исполнение - белый, коричневый и серебро.
• Tornado 400 - система с врезными петлями, расчитана на вес створки до 200 кг. По каталогу FFØ = 750 – 2,000 mm.
цветовое исполнение - белый и коричневый. Алюминиевые защитные накладки комплектуются для окон из древесины.

Производитель утверждает, что расположение оси поворота возможно как горизонтальное, так и вертикальное. Но горизонтальное предпочтительней, т.к. в этом случае нагрузка будет распределяться на 2 петли равномерно.

Сложность самой схемы вращающейся вокруг своей оси створки определяет толщину переплета створка+рама по световому проёму. Т.е. в данных конструкциях диаметр стеклопакета будет однозначно меньше, чем у того же самого нижнеподвесного окна. Это надо иметь ввиду, при желании использовать систему для остекления проемов с малым диаметром. Ибо в итоге, от света могут остаться одни воспоминания.

Помимо высокой цены потенциальный заказчик сталкивается с проблемой срока изготовления окна. Стоимость закупки фурнитуры на одно окно до санкций и инфляции в ЕС составляла порядка 500 €. Итоговая цена окна умножит эту цифру. В результате, продажи таких систем являются штучными. На складах в России комплекты фурнитуры не хранятся, и привозились из Германии под заказ. От даты внесения предоплаты до отгрузки окна заказчику проходило не менее двух месяцев (при нормальном стечении обстоятельств, на таможне и т.п.).

назад, к меню

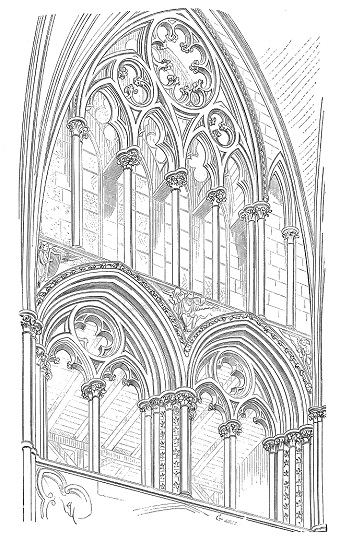

АРОЧНЫЕ ОКНА, РАЗНОВИДНОСТИ АРОК

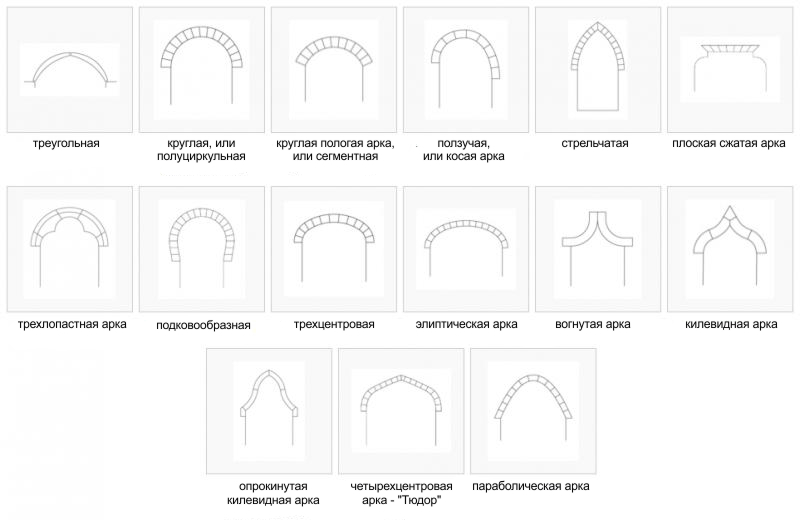

История арок насчитывает уже более двадцати пяти веков и за это время многое изменилось, конечно, кроме принципа их действия. Национальные традиции и веяния эпохи, строительные технологии и освоение материалов позволили человеку создать многообразие арочных форм:

К сожалению, далеко не всегда строители и проектировщики консультируются с производителями окон или профессиональной технической документацией о возможности изготовления той или иной формы окна. В итоге, минимальные корректировки проекта До, или На стадии строительства, не выполненные до возведения проёма могут создать Заказчику большие затруднения с изготовлением оконных конструкций под данные проёмы. В связи с этим, не поленитесь, проконсультируйтесь заранее со специалистами. Это сэкономит Вам время и средства.

назад, к меню

АРКИ ПВХ С АРМИРОВАНИЕМ, ОГРАНИЧЕНИЯ

Кафедральный собор Святого великомученика и Победоносца Георгия. г.Владикавказ.

Несколько лет назад на рынке России появилось гибочное оборудование, позволяющее изгибать профиль ПВХ с армированием внутри. Возможность изгибания сверхмалых радиусов (порядка 190мм) породила небывалый интерес к данной технологии. Но оказалось, что за красивыми рекламными буклетами скрывались неафишируемые ограничения и нюансы.

Станок для гибки профиля ПВХ выполнен по технологии обычного трубогиба с тремя опорными осями, изменение взаиморасположения которых определяет кривизну дуги. На оси надеваются полипропиленовые ролики, повторяющие профиль изгибаемой заготовки. Наличие в заготовке армирования или его отсутствие для станка значения не имеет. Минимальный радиус будет достигнут в любом случае, но сверхмалые радиусы даже на таком оборудовании вызывают искажение формы профиля. Возможные искажения демонстрируются заказчику, и он принимает решение, допустимо ли это в его проекте или нет.

Помимо выставления требуемого радиуса гибки, на профиле помечаются маркеры окончания прогона заготовки через ролики. Это необходимо, чтобы ролик остановился прежде, чем армирование внутри заготовки закончится (а оно всегда короче пластика, технологически необходимо для сварки элементов конструкции. Обычно - миниму на 5-10 мм). В этом и кроется главное ограничение данного оборудования. Если заготовка должна принять форму арки "с ногами", проблем не возникнет. Маркер будет находиться на точке перехода арки в прямолинейный участок. Ролику прямолинейная часть заготовки не интересна, он продолжит гнуть арку, а прямое армирование останется нетронутым в правильном положении с правильным отступом, для дальнейшей сварки ПВХ. Но если планируется собрать круг или усеченную арку, то заготовка не будет иметь прехода в прямые ноги. Чтобы дуга получилась правильной формы, ролик должен пройти всю траекторию, и армирование на концах заготовки создаст проблемы платиковой заготовке и повредит сами полипропиленовые ролики. Потому заготовки для круга (два полукруга), или дуга для усеченной арки гнутся без армирования.

Профиль, изгибаемый без армирования - нестабилен. Зависит от химической составляющей пластика конкретного бренда. Заготовки одних производителей после снятия их со станка со временем могут дополнительно незначительно сжаться, некоторые наоборот, дуга разгибается. В каких-то изделиях это некритично, ибо устанавливаемый позже в арке горизонтальный импост это искажение может устранить. Но в круглом окне импост обычно не подразумевается, потому такие отклонения совершенно недопустимы в случае сборки среднеподвесного круга.

Арки со сверхмалыми радиусами - особый архитектурный элемент, практически не распространенный в частном домостроении, но весьма востребованный в исторических архитектурных ансамблях. Даже современные Храмы в облике своем максимально ориентированы на стиль и традиции. Арочные окна в Храмах обычно правильной формы, высокие и узкие. С гибкой заготовок именно для таких окон отлично справляется вышеупомянутое оборудование.
