АРХИТЕКТУРНОЕ СТЕКЛО

рис.1

рис.2

рис.3

рис.4

рис.5

рис.6

рис.7

В среднем, 80% площади современного окна составляет заполнение в виде листового стекла, стеклопакета, или даже непрозрачного материала. В зависимости от поставленной перед конкретным окном задачи, выбирается материал, из которого будет сделано заполнение. Задачи могут стоять разные: ударопрочность, повышенная звукоизоляция, повышенное теплосбережение, цветная или зеркальная тонировка, матовая или электрохромная непрозрачность (Smart Glass), либо наоборот - суперпрозрачность.

Холодные ограждающие конструкции, основной задачей которых стоит защита от ветра и осадков, обычно в качестве заполнения используют одно листовое стекло, толщиной 4, 5 или 6 мм. Толщина стекла влияет на жесткость конструкции в целом. Закалка стекла добавит ему прочности и безопасности, т.к. при его разрушении, оно рассыпается на множество мелких более безопасных фрагментов.

Комбинация двух и более стёкол, скреплённых (склеенных) между собой по контуру с помощью дистанционных рамок и герметиков называется Стеклопакетом. Стандартно, в стеклопакете используются стекла, толщиной 4 мм. Если внешнее стекло (ближнее к улице) заменить на более толстое (рис.1), у стеклопакета появятся более выраженные звукоизолирующие свойства. Есть два способа шумогашения: сбить резонанс между стеклами (использовать разной ширины дистанционные рамки в двухкамерном стеклопакете) и увеличить толщину внешнего стекла (до 6 или 8 мм). Чем толще уличное стекло, тем сильнее гасит оно звук.

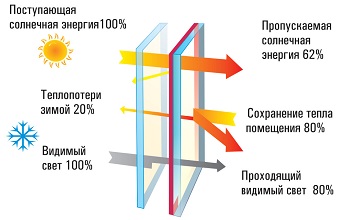

Но толщина стекла не оказывает влияния на теплосберегающие свойства стеклопакета. Решить данную задачу позволяют энергоэффективные стекла: низкоэмиссионное И-стекло (Low-E, устанавливается внутренним, обращенным в помещение, рис.2) и мультифункциональное (Stopray, устанавливается внешним, ближе к улице, рис.3). И-стекло и мультифункциональное - относятся к стеклам с "мягким напылением". Если на этапе сборки стеклопакета случайно прикоснуться к напыленной стороне, то на ней останется след. Потому эти стекла всегда устанавливаются напылением внутрь стеклопакета.

И-стекло - это высококачественное стекло с низкоэмиссионным покрытием, нанесенным на одну поверхность стекла в условиях вакуума, методом катодного распыления в магнитном поле металлсодержащих соединений, обладающих заданными избирательными свойствами. На стекло флоат наносится слой серебра, а в качестве вторичного покрытия – оксид титана.

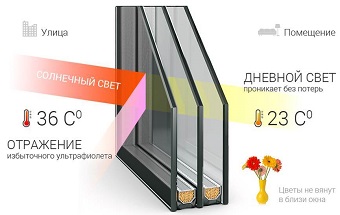

Мультифункциональное стекло – одновременно теплосберегающее и солнцезащитное. Напыление его многослойное, один из слоев – серебро.  Подробнее, структура выглядит так:

•  Для верхних и нижних слоев использованы нитриды и оксиды, влияющие на зеркальность, светопропускную способность, цвет напыления.
• Функциональный слой выполнен из серебра и хрома. Он призван отражать коротко- и длинноволновое тепловое излучение.
• Защитные слои ограждают функциональные от механических повреждений и поглощают тепловое излучение.

Как проверить, что в Вашем стеклопакете действительно установлено энергоэффективное стекло? Поднесите огонь к стеклопакету. Каждое стекло будет иметь свое отражение, состоящее из двух язычков пламени. У обычного стеклопакета все отражения одного цвета. У стелопакета с низкоэмиссионным стеклом, поверхность энергосберегающего стекла с напылением даст отражение другого цвета.

Мультинкциональное стекло может быть как прозрачным, так и цветным. Однако даже "прозрачное" стекло будет иметь свой оттенок. Для усиления эффекта теплосбережения, в стеклопакет могут устанавливаться 2 энергоэффективных стекла (мульти + И). В результате у стеклопакета появляется вполне заметная "затеняющая тонировка".

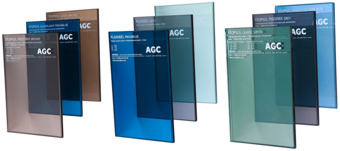

Кому-то это "затенение" покажется бесплатным бонусом. Ведь сама по себе Тонировка стекла - востребованная опция, причем совсем НЕ бесплатная. Она может быть выполнена двумя способами: наклейкой цветных пленок на стекло, либо использованием уже цветного стекла в массе (рис.4). Тонировка бывает просто цветная, а бывает с зеркальным эффектом (reflective). Так же к тонирующим относится матирующая пленка. Она заменяет матовое стекло, произведенное методом химического травления. Менее привлекательным является матовое стекло, изготовленное пескоструйным способом. Оно отличается заметной "полосатостью", определенной технологией пескоструной обработки. Такое стекло матовое всегда.

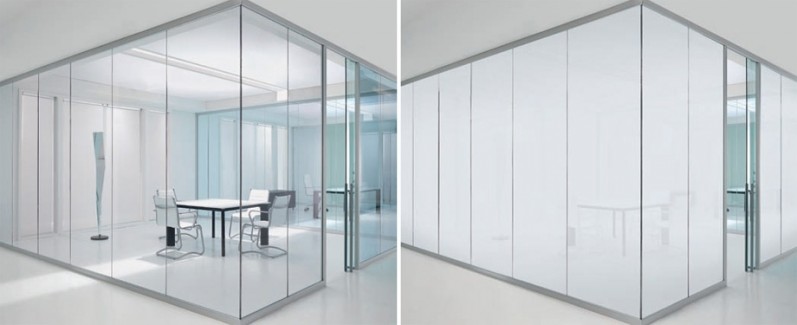

Но современные технологии позволили создать электрохромное стекло (Smart Glass), которое меняет состояние матовое (выкл) / прозрачное (вкл) под действием электрического тока.

Так как умное стекло с регулируемой прозрачностью подвержено воздействию влаги, агрессивных сред, то оно подвергается триплексованию – покрытию защитной плёнкой с обеих сторон. Эта плёнка предохраняет также от разлёта осколков при ударе по стеклу. Поэтому smart glass можно использовать в автомобильной и авиационной технике, антивандальных конструкциях.

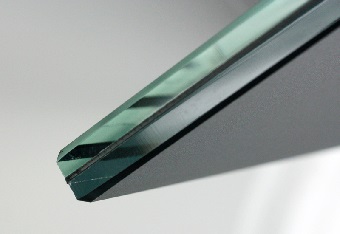

Строительный триплекс - это отдельная линейка стекла. Представляет собой многослойное стекло: два или более органических или силикатных стекла, склеенные между собой специальной полимерной плёнкой или фотоотверждаемой композицией. Бывает разной толщины (3+3 мм, 4+4 мм и т.п.), используется в проектах с повышенными антивандальными требованиями.

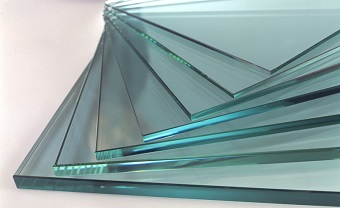

Как было указано выше, даже простое прозрачное стекло имеет свой голубой или зеленый оттенок (рис.5). Но потребности современного рынка определили условия для создания максимально нейтрального стекла AGC Planibel Crystalvision. Охарактеризовать его должны следующие показатели:

CRI - параметр, характеризующий уровень соответствия естественного цвета тела видимому (кажущемуся) цвету этого тела при освещении его данным источником света. Индекс цветопередачи стекла максимальной чистоты соответствует (CRI)=100 (рис.6).
LT - параметр, характеризующий светопропускание. Благодаря оптимальному соотношению материалов производителям удалось достичь наиболее высокого уровня светопропускания (LT)=91.
Человеческий глаз наиболее чувствителен к зелено-желтому спектру, поэтому для достижения максимальной нейтральности, необходимо было избежать данного оттенка у стекла.

Но, как говорится, на вкус и цвет... И если кому-то требуется максимально-прозрачное стекло, то другие предпочитают даже не тонировку, а настоящий витраж. Витражи могут быть дорогими паяными из разноцветного фактурного стекла (технология Тиффани, рис.7) и дешевыми пленочными (т.е. рисунок напечатан на пленке и она наклеена на стекло). Изготовленная по технологии Тиффани картина может быть установлена либо внутрь стеклопакета, средним стеклом в двухкамерном пакете, либо накладкой на наверхность стекла, обращенного в сторону помещения. По практике, этот вариант наиболее презентабельный, т.к. фактура цветных элементов не скрыта за плоским стеклом, а сохраняет свою объемность и неповторимую игру света.

назад, к меню

рис.8

рис.9

рис.10

рис.11

про SPACER (ДИСТАНЦИОННУЮ РАМКУ)

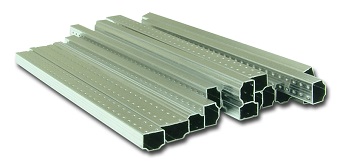

Дистанционная рамка, она же spacer - составляющая стеклопакета, предназначена для разнесения смежных стекол между собой на необходимое расстояние. Выполняется в виде перфорированной трубки (рис.8) из алюминия, стали, пластика, или комбинации материалов, разной ширины (от 5,5 мм до 23,5 мм). Трубка частично заполняется молекулярным ситом (адсорбент, комбинация оксидов кремния и алюминия). Затем ее концы соединяются в замкнутый контур, который формирует воздушную камеру между стеклами. Впоследствии, воздух может быть замещен инертным газом.

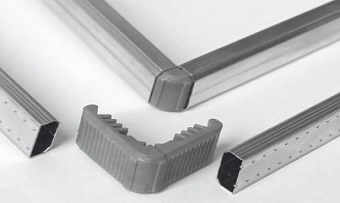

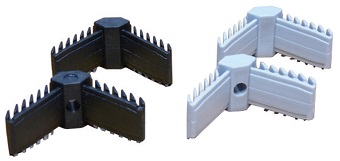

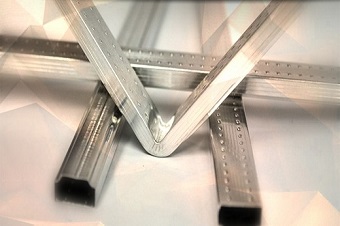

Для того, чтобы прямолинейная заготовка дистанционной рамки замкнулась в единый контур, необходимо сформировать перегибы в углах стеклопакета. Это можно сделать двумя способами: сгибанием рамки на нужный угол (рис.9), или соединением прямолинейных отрезков через соединительные уголки (рис.10). Для заполнения камеры аргоном метод гибки не подходит. Необходимо использовать специальный уголок с отверстием и пробкой (рис.11).

Как было сказано выше, материал для изготовления рамок применяется разный. Обусловлено это его теплопроводностью. Самая лучшая теплопроводность у алюминия. Соответственно, рамки из него будут максимально передавать ХОЛОД с уличного на внутреннее стекло. Эти рамки самые распространенные в производстве стеклопакетов.

Самой низкой теплопроводностью обладает оцинкованная сталь. Такие рамки предотвращают появление "мостиков холода" и не смещаются при изменении температурных режимов. Пример таких рамок можете увидеть в стеклопакетах Башни "Федерация", Москва-Сити.

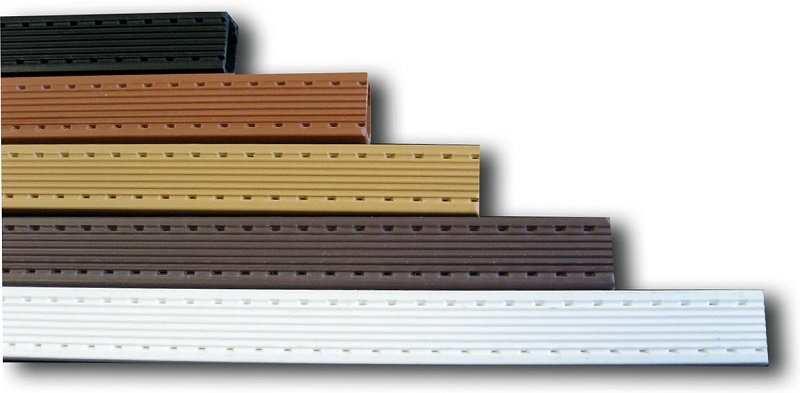

К современным типам дистанционных рамок можно отнести пластиковые рамки. Обладающие низкой теплопроводностью, минимальной деформацией, возможностью быть разноцветными.

Применение дистанционных рамок с более низкой теплопроводностью способствует созданию так называемого "теплого края". Т.е. в отличие от обычного стеклопакета с простой алюминиевой рамкой, на "теплом крае" значительно уменьшается вероятность появления конденсата по периметру стеклопакета в холодное время года. Например, северо-американская рамка Super Spacer обладает теплопроводностью, примерно в 950 раз меньшей, чем стандартная алюминиевая рамка.

Все дистанционные рамки (и алюминиевые, и пластиковые) представлены в след. номиналах (по ширине) - 5,5 мм, 7,5 мм, 8,5 мм, 9,5 мм, 11,5 мм, 13,5 мм, 14,5 мм, 15,5 мм, 17,5 мм, 19,5 мм, 21,5 мм, 23,5 мм. Но не факт, что Вы всегда сможете найти пластиковую рамку нужного Вам цвета и размера. Причина одна - экономический кризис в России, вынуждающий производителя оптимизировать ассортимент и количество складских позиций комплектующих. И не факт, что желаемую комплектацию привезут под Ваш заказ из ЕС, т.к. минимальная норма отгрузки материала может многократно превосходить Ваши потребности.

Согласовывайте Ваши пожелания с возможностями производства заранее!

назад, к меню

ЗАЩИТА СТЕКЛОПАКЕТА

Зачем вскрывать противовзломную фурнитуру, если можно просто разбить стеклопакет?! Стандартные стеклопакеты собираются из обычного листового стекла, соответственно ни о какой противоударности речи быть не может. Тем не менее, потребность в противоударном стеклопакете есть.

Существует несколько степеней защиты стеклопакета, но способа три: первый - это закалка стекла. Она делает стекло прочнее, а при разбивании - рассыпается на множество мелких более безопасных фрагментов. Второй способ - это использование армирующей сетки внутри стекла. Третий способ - это множество вариаций совместного использования защитной пленки и стекла.

назад, к меню

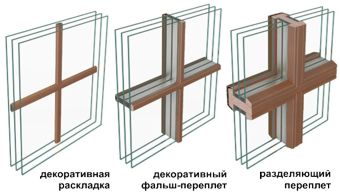

ШПРОССЫ: ФАЛЬШ-ПЕРЕПЛЕТ И ДЕКОРАТИВНАЯ РАСКЛАДКА

назад, к меню

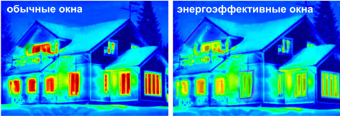

ЭНЕРГОЭФФЕКТИВНОСТЬ СТЕКЛОПАКЕТА
