АМЕРИКАНСКИЕ ПОДЪЁМНЫЕ ОКНА - HUNG WINDOWS

рис.1

рис.2

рис.3

рис.4

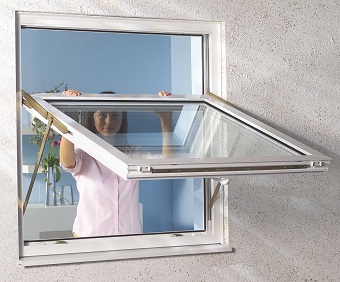

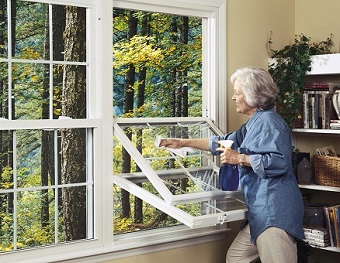

Первыми, в ряду необычных для России окон, хочется рассмотреть "американские" HUNG-windows, а точнее классические английские окна вертикального открывания (вертикальный слайдер): Single-Hung или Double-Hung. В отечественном домостроении такие окна - экзотика, но зато они хорошо всем знакомы благодаря Голливуду. Первой же иллюстрацией (рис.1) сразу развеем миф, что их неудобно мыть. Это не так: всё комфортно открывается и нормально моется.

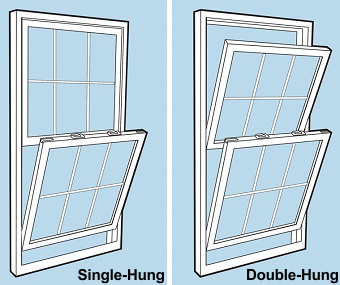

Окна Double-Hung (рис.2) состоят из двух подвижных створок (Sash), которые перемещаются вверх или вниз. Они позволяют осуществить проветривание верхней половиной окна, нижней половиной, либо обоими створками одновременно. Окна Single-Hung позволяют открыть только нжнюю створку, верхняя фиксированная. Но оба варианта предполагают легкость в чистке, исключая необходимость выхода на улицу.

Изготавливаются данные окна из дерева, алюминия и из пластика (Vinyl windows). Профильные системы, как и оконная фурнитура к ним, не имеют ничего общего с привычными нам евроокнами, потому вся комплектация для сборки американских окон в России импортируется напрямую из США (что естественно сказывается на их цене в РФ).

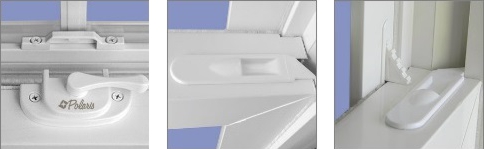

Комплект фурнитуры представляет собой набор защелок и балансов, компенсирующих вес поднимающейся створки. Соответственно, под каждый размер створки - свои балансы (бывают двух видов: спиральный - Spiral Balance и блочный - Block & Tackle Balance).

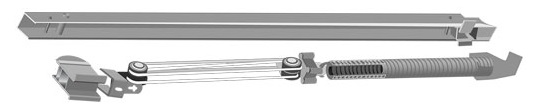

Блочный баланс подлежит замене только в случае износа его шнуров. Надежен при работе с тяжелыми створками.

Спиральный баланс - нуждается в периодическом обслуживании. Окно не может быть открыто полностью, как аварийный выход.

Набор защелок состоит из: Замков (locks), сцепляющих верхнюю и нижнюю створки между собой, и блокирующих их движение, Защелок откидывания (tilt latches), предназначенных для откидывания створок внутрь в помещение при процессе мойки внешнего стекла, Замков неполного открывания (limit locks).

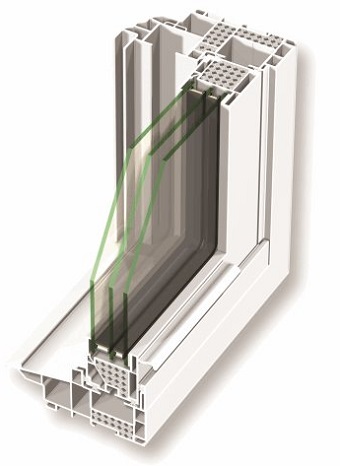

Крупнейшим игроком на американском рынке экструзии виниловых профильных систем для Hung-окон является Mikron Industries, Inc., входящий в состав Quanex Building Products Corporation (Хьюстон, Техас). Линейка их профилей включает в себя несколько систем оконных и дверных профилей. Основным оконным профилем, импортируемым в РФ на данном этапе является EnergyCore® Window System (рис.3).

В отличие от евроокон, данная система не имеет стального армирования в створках и рамах. Его место занимает запатентованная технология коэкструзионного пористого утеплителя AirCell™ Fusion Insulated Technology, блокирующего теплопотери. Технология EnergyCore является в шесть раз более эффективной, чем стекловолокно, в четыре раза эффективней, чем жесткие ПВХ и в три раза эффективнее, чем дерево.

Монтажная глубина рамы - 82 мм, глубина створок - 40 мм, уплотнение - щеточное, москитная сетка устанавливается. Возможность ламинирования - да, но дорого, т.к. профиль сложный и нестандартный для оборудования, рассчитанного на евроокна.

Профильная система рассчитана как на однокамерный стеклопакет, так и на двухкамерный. Для изготовления стеклопакетов с повышенной теплоизоляцией краевой зоны Qaunex выпускает энергоэффективную дистанционную рамку - Quanex’s Super Spacer® в нескольких сериях:

• Super Spacer® Standard
• Super Spacer® Premium Enhanced
• Super Spacer® Premium Plus Enhanced
• Super Spacer® T-Spacer™
• Super Spacer® TriSeal™
• Super Spacer® Cushion Edge™

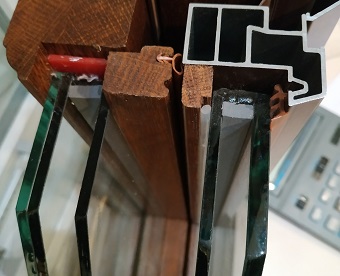

Рамка Super Spacer® Standard представляет собой изделие из эластомера EPDM (этиленпропиленовый каучук) придающий высокую эффективность при утеплении стеклопакета. Рамка устойчива к озону и погодным факторам. Сохраняет свою гибкость при больших температурных перепадах и изменении давления. Эффективно удерживает Аргон в камере.

познавательное видео о Hung-окнах в оригинале:

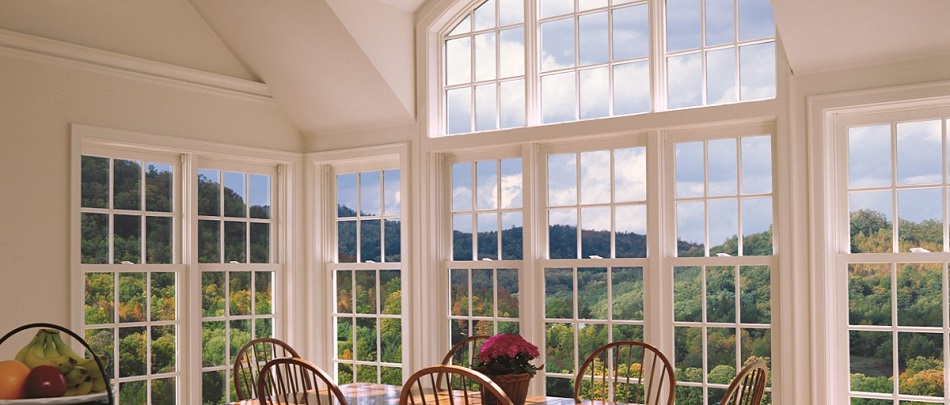

Для остекления широкого проема, вертикально-открывающиеся hung-окна соединяются по принципу ленточного остекления:

назад, к меню

рис.5

рис.6

рис.7

рис.8

рис.9

НОРВЕЖСКИЕ ОКНА ОТКРЫВАНИЕМ НАРУЖУ TOP SWING

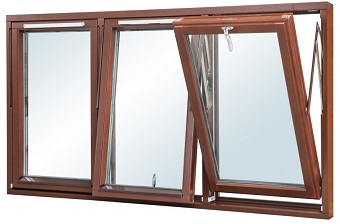

Основой "хитрого" открывания окон наружу (Outward opening) с переворотом Top-Swing является норвежская фурнитура Spilka. Компания Spilka была основана в 1933 году под названием Spjelkavik Barnevognfabrik AS, и первой ее продукцией были коляски и коляски для кукол. Однако, после пожара в 1948 году производство колясок было завершено и основной продукцией стала фурнитура. В это время компания сменила название на Spilka.

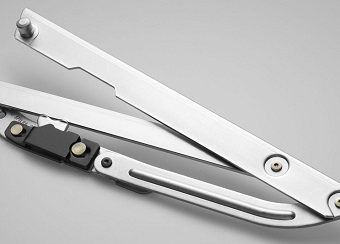

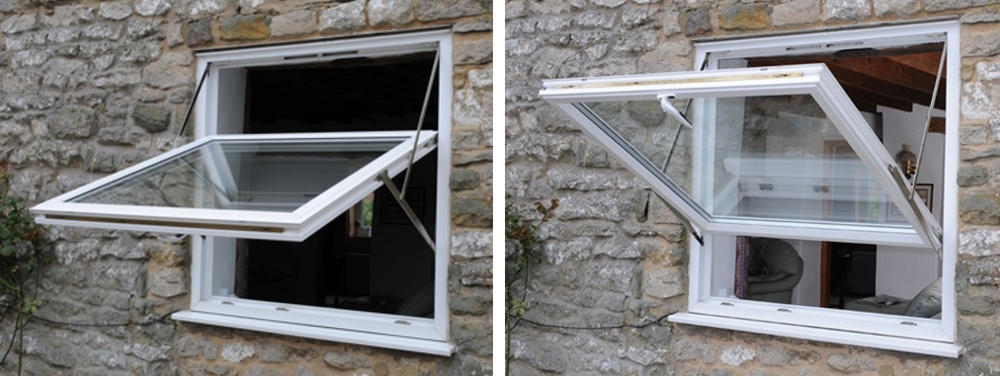

В 1958 году Харальд Кваснес, местный изобретатель, создал окно с механизмом, позволяющим створке превернуться вокруг своей оси за пределами помещения, для облегчения процесса мойки внешней стороны окна. Так родилась Spilka Classic (рис.6). Система Spilka Classic была запатентована и появился бренд “HUSMORVINDUET” (окно домохозяйки). Новинка быстро обрела популярность и и верхнеподвесные переворачивающиеся окна стали самыми популярными в Норвегии на многие года.

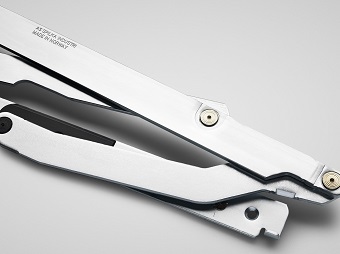

Выход на другие рынки состоялся в 60-х годах. Название было упрощено до “H-VINDUET”, что в разных языках созвучно с "H-Window". Основные доработки механизмов Spilka Classic пришлись на 70-е годы. В 2004 году компания расширила свой ассортимент новой, усовершенствованной линейкой реверсивной фурнитуры - Spilka Opus (рис.7).

На сегодняйшний день, фурнитуру для top-swing окон выпускает не только норвежская Spilka. Но и Roto Frank, в линейке Roto PN topswing (не поставляется в РФ). Шведская ASSA Abloy (ASSA Allswing).

Как и в случае с американскими окнами, норвежские отличаются от евроокон не только фурнитурой, но и самим профилем коробки и створки. В Северной Европе Top-Swing-окна изготавливаются из дерева, пластика и алюминия. В Россию не импортируется ПВХ профиль для Top-Swing, а следовательно и оборудование для его обработки. Потому, своим клиентам мы можем предложить данную продукцию только в дереве (дуб или северная сосна). Стандартным ограничением для подобных окон является максимальный вес створки, ограниченный стандартными ножницами до 55 кг и усиленными Opus HD от 55 до 80 кг (для справки: 1 м² стандартного двухкамерного стеклопакета из 3 стекол по 4 мм весит 30 кг). При этом габариты издения ограничены, зависят от типоразмера ножниц.

Spilka Classic - 7 типоразмеров: s1-s2 - до 35 кг, s3 - до 40 кг, s4 - до 45 кг, s5-s7 - до 80 кг.

Spilka Opus - 6 типоразмеров: a1-a2 - до 40 кг, a3-a4 - до 50 кг, a5-a6 - до 55 кг (либо Opus HD до 80 кг).

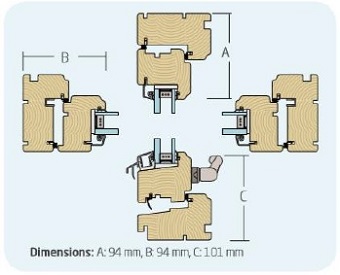

Уплотнение окон Top-Swing одноконтурное (рис.9), но в отличие от классических евроокон, где ветер дует НА внутрь-открывающуюся створку, как бы Отжимая ее, здесь он наоборот, Прижимает ее к уплотнителю, т.к. створка открывается наружу.

Сертификационные испытания деревянных окон с фурнитурой Spilka, двухкамерным теплосберегающим стеклопакетом с дистанционной рамкой SuperSpacer показывают следующие результаты:

назад, к меню

ФИНСКИЕ ОКНА

рис.10

рис.11

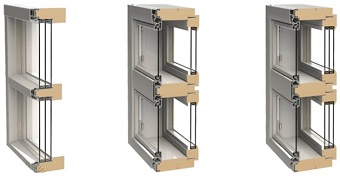

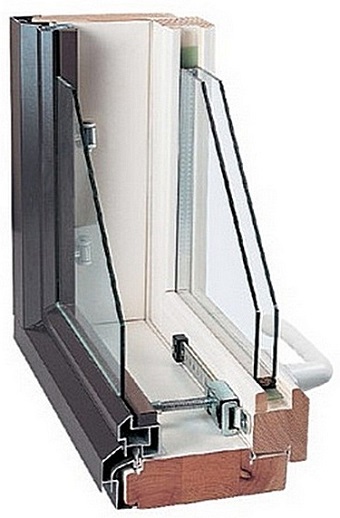

Финское окно - это классическая спарка на широкой коробке. Т.е. окно со сдвоенными створками (рис.10). Обе створки соединены между собой тяговым механизмом (рис.11), вторично выполняющим функцию детской защиты, так как для того, чтобы открыть створки нараспашку, тягу между ними надо отсоединить.

В стандартном современном исполнении, финское окно - это дерево-алюминий. Т.е. уличная створка - алюминиевая, не подверженная гниению и коррозии, чаще всего в одно стекло. Внутренняя створка - деревянная, со стеклопакетом.

Функционально, финские окна - это просто поворотные створки, чаще всего больших габаритов, открывающиеся только на "помыть". Проветривание в европейских и американских окнах всегда выполняется за счет системы общей вентилляции-кондиционирования.

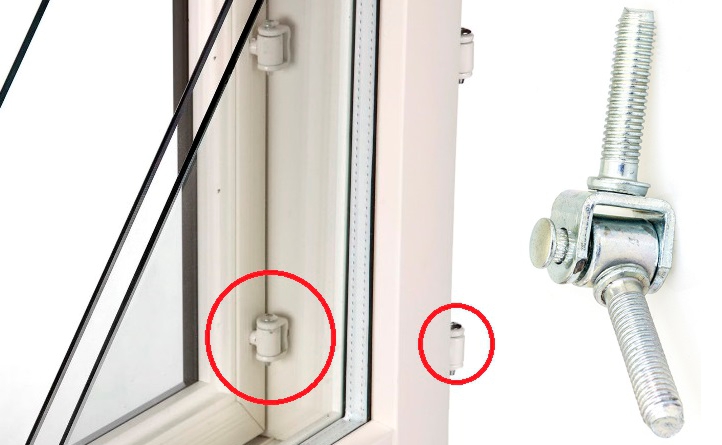

Как и раньше, в большинстве случаев, петли финского окна представлены в виде всем известной по советским окнам петли-"бочонка":

И лишь в последнее время производители окон начали устанавливать поворотно-откидную фурнитуру на внутреннюю створку. Но это применимо лишь для отечественного рынка. На родине финских окон классика остается неизменной.

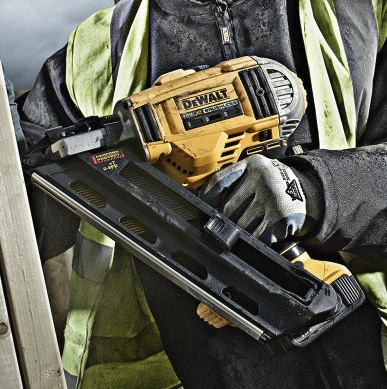

В монтаже окон в каркас фины тоже не обременяют себя изысканиями. Они просто прибивают раму нейлером гвоздями к проему, со стороны каркаса.

Суть финского окна - это большое, теплое, простое окно.
